防止氧化镍在特定环境下变黑的具体工艺流程

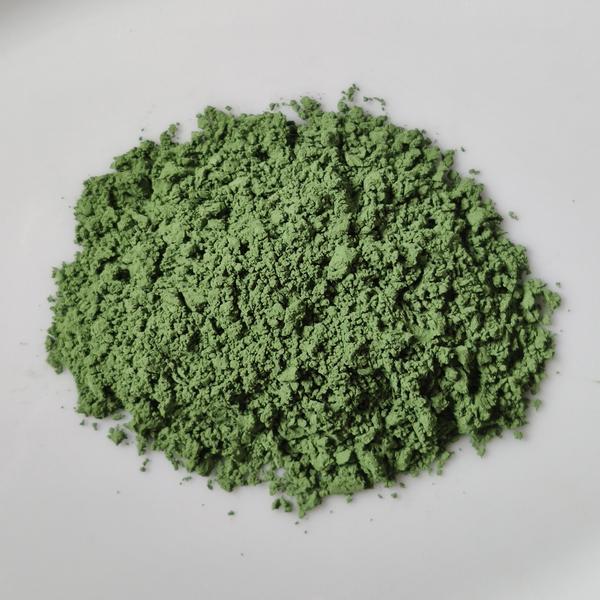

一、高温烧结场景：NiO 陶瓷制备防变黑工艺

1. 原料预处理阶段

原料纯度控制：

选用纯度≥99.9% 的 NiO 粉末（杂质 Fe、Co 含量＜50ppm），避免低价金属离子引发晶格缺陷。

助剂掺杂工艺：

按质量比 1-3% 称取 MgO 粉末（粒径＜1μm），与 NiO 粉末混合，采用行星球磨机（转速 300rpm，球料比 10:1，无水乙醇介质）球磨 4 小时，形成均匀固溶体前驱体。

2. 成型与烧结阶段

压制成型：

将混合粉末在 100MPa 压力下冷压成坯体，尺寸误差≤0.1mm。

烧结工艺控制：

气氛：通入高纯氩气（纯度 99.999%），流量 500mL/min，先抽真空至＜10⁻³Pa，再充入氩气，重复 3 次排除空气。

温度程序：

markdown

- 升温阶段：1-5℃/min 升温至300℃，保温2h（脱除吸附水）

- 中温阶段：5℃/min 升温至500℃，保温4h（致密化烧结）

- 降温阶段：自然冷却至室温（冷却速率≤10℃/min，避免热应力开裂）

关键控制点：严禁温度超过 550℃，避免 MgO 固溶体分解导致氧空位增加。

3. 后处理

表面钝化：

将烧结体浸入 5% 稀硝酸溶液中，室温处理 15 分钟，取出后用去离子水冲洗 3 次，真空干燥（60℃，12h），形成致密 Ni²⁺富集层。

二、纳米 NiO 制备场景：防团聚与缺陷控制工艺

1. 低温水热合成工艺

反应液配制：

称取 0.1mol Ni (NO₃)₂・6H₂O 溶于 100mL 去离子水，搅拌至澄清，加入 0.2mol NaOH（调节 pH 至 9-10），再加入 5g 聚乙烯吡咯烷酮（PVP，分子量 40000）作为分散剂。

水热反应：

将混合液转移至 200mL 聚四氟乙烯内衬高压釜，密封后放入恒温烘箱，180℃反应 12h，升温速率 5℃/min，反应结束后自然冷却至室温。

2. 表面包覆改性

石墨烯氧化物（GO）包覆：

制备 5mg/mL 的 GO 水溶液，将水热合成的 NiO 纳米颗粒（固液比 1:10）加入 GO 溶液，超声分散 30 分钟，然后在 60℃下磁力搅拌 2 小时，使 GO 通过静电作用吸附在 NiO 表面。

过滤与干燥：

用 0.22μm 滤膜抽滤，去离子水洗涤 3 次，乙醇洗涤 1 次，最后在真空烘箱（50℃，24h）干燥，避免高温导致 GO 还原为导电碳引发 NiO 还原。

三、电化学应用场景：NiO 电极防电解液腐蚀工艺

1. 电极制备与 SEI 膜形成

电极浆料制备：

将 80wt% NiO 纳米颗粒、10wt% 导电炭黑（Super P）、10wt% 聚偏氟乙烯（PVDF）溶于 N - 甲基吡咯烷酮（NMP），搅拌 24 小时形成均匀浆料，涂覆在镍箔集流体上（厚度 100μm），80℃真空干燥 12h。

SEI 膜预形成：

在手套箱（H₂O、O₂＜1ppm）中组装 CR2032 扣式电池，电解液为 1M LiPF₆/EC+DEC（体积比 1:1），添加 5% 氟代碳酸乙烯酯（FEC）作为成膜添加剂。

首次充电至 1.0V（vs Li⁺/Li），以 0.1C 倍率循环 2 次，使 NiO 电极表面形成稳定 SEI 膜，阻断电解液与 NiO 的直接接触。

2. 封装与测试

电池封装：

封装前检查壳体密封性，采用激光焊接封口，充入干燥氮气（露点＜-40℃），避免水汽渗入导致电解液分解产生 H₂。

四、储存与运输场景：工业级 NiO 粉末防变黑流程

1. 包装前处理

干燥处理：

将 NiO 粉末在真空烘箱中（120℃，真空度＜10Pa）干燥 4 小时，脱除物理吸附水和残留有机物。

惰性气体置换：

在干燥手套箱中，用高纯氮气（纯度 99.99%）对包装容器（铝箔袋）进行 3 次充放气置换，袋内氧含量＜10ppm。

2. 包装与储存

复合包装工艺：

内层：铝箔袋 + 5g 活性氧化铝干燥剂（吸附量≥20% 自身重量）

外层：牛皮纸袋 + 防潮标识

储存条件：

仓库温度控制在 15-25℃，湿度＜30% RH，避免阳光直射，与还原性化学品（如硫化物、胺类）隔离存放。
