磷酸锰制备法

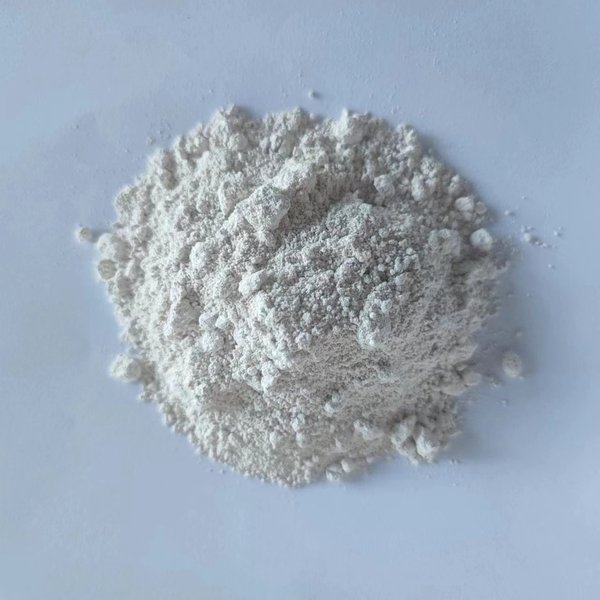

磷酸锰通常为白色至浅粉色结晶粉末，难溶于水，易溶于酸，具有一定的热稳定性，加热至高温时会分解为磷酸氢盐或氧化物。作为一种磷酸盐，它能与强酸反应生成可溶性锰盐和磷酸；在一定条件下可发生离子交换反应，其晶体结构中的锰离子可与其他金属离子置换，形成复合磷酸盐。

一、直接沉淀法

这是工业上最常用的方法，通过可溶性锰盐与可溶性磷酸盐在溶液中发生复分解反应，生成磷酸锰沉淀，具体步骤如下：

原料选择：

锰源：常用硫酸锰（MnSO₄）、氯化锰（MnCl₂）等可溶性锰盐（成本低、易获取）；

磷源：常用磷酸二氢钠（NaH₂PO₄）、磷酸氢二铵 [(NH₄)₂HPO₄] 或磷酸（H₃PO₄）。

反应过程：

将锰盐溶液与磷酸盐溶液按一定比例混合，控制反应温度（通常 20-80℃）和 pH 值（弱酸性至中性，pH 4-7），发生如下反应（以硫酸锰与磷酸二氢钠为例）：

3MnSO₄ + 2NaH₂PO₄ → Mn₃(PO₄)₂↓ + 2NaHSO₄ + H₂SO₄

反应生成的磷酸锰因难溶于水而析出沉淀。

后处理：沉淀经洗涤（去除杂质离子如 SO₄²⁻、Cl⁻）、过滤、干燥（通常 60-120℃）后，得到磷酸锰产品。

优势：工艺简单、成本低、易规模化生产；

注意事项：需严格控制 pH 值，避免 pH 过高导致氢氧化锰杂质生成。

二、磷酸酸化法

以氢氧化锰或碳酸锰为锰源，与磷酸直接反应生成磷酸锰
