氢氧化镍有多少种制备方法

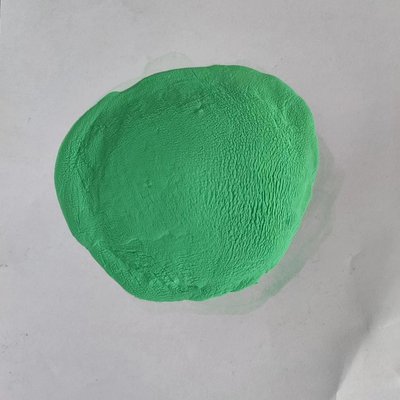

一、化学沉淀法（工业主流，优先用于电池级产品）

该方法是目前氢氧化镍工业化生产的核心路线，核心原理是利用可溶性镍盐与碱源在水溶液中发生复分解反应，生成不溶性氢氧化镍沉淀，经后续提纯处理得到合格产品，根据碱源及工艺控制的差异，可分为普通沉淀法与控制结晶沉淀法。

1. 核心原理

2. 常用原料

• 镍源：工业上优先选用硫酸镍（NiSO₄）、氯化镍（NiCl₂），纯度要求≥99.5%，避免杂质影响产品性能；科研中可选用硝酸镍（Ni(NO₃)₂），溶解速度更快。

• 碱源：主流选用氢氧化钠（NaOH），成本低、反应速率快；氨水（NH₃·H₂O）多用于制备球形氢氧化镍（电池级专用），可通过络合作用控制Ni²⁺释放速率；氢氧化钾（KOH）因成本较高，仅用于高端特种产品。

3. 典型工艺流程

1. 溶液配制：将可溶性镍盐溶于去离子水，配制浓度为0.5-1.0 mol/L的镍盐溶液，搅拌至完全溶解，可加入少量除杂剂（如硫化钠）去除重金属杂质。

2. 沉淀反应：在恒温（40-60℃）、匀速搅拌条件下，缓慢向镍盐溶液中滴加碱液，控制pH值在8.5-10.0（pH过低易生成碱式盐，过高易导致颗粒团聚）。

3. 陈化处理：反应结束后，继续搅拌30-60分钟，然后静置陈化2-4小时，使沉淀充分结晶，改善颗粒形貌与分散性。

4. 提纯洗涤：采用真空过滤分离沉淀，用去离子水多次洗涤，直至洗涤液中无SO₄²⁻、Cl⁻等杂质（可通过硝酸银、氯化钡溶液检验）。

5. 干燥成型：将洗净的沉淀放入烘箱，在80-100℃下干燥4-6小时，避免温度过高（超过120℃会脱水生成羟基氧化镍（NiOOH），影响产品性能），干燥后粉碎至所需粒径。

4. 核心特点与适用场景

• 优点：设备简单、操作便捷、生产成本低、产量大，可实现规模化生产；通过工艺调控，可满足不同纯度需求。

• 缺点：产品颗粒易团聚，粒径分布较宽，纯度和形貌对工艺参数（pH、温度、搅拌速度）依赖性强。

• 适用场景：普通工业级氢氧化镍生产；电池级球形氢氧化镍（采用氨络合控制结晶法，可制备高振实密度、均匀球形颗粒，适配镍氢电池正极需求）。

二、电化学沉积法（电沉积法，多用于高端特种产品）

1. 核心原理

2. 关键工艺控制

3. 核心特点与适用场景

• 优点：产物纯度高（杂质含量≤0.1%）、结晶性好、颗粒均匀、分散性佳，可制备薄膜或超细粉体。

• 缺点：生产成本高、生产效率低，难以实现大规模量产，能耗较高。

• 适用场景：薄膜电极制备、特种电池材料（如微型镍氢电池）、科研实验样品制备。

三、水热/溶剂热法（用于高纯度、特殊形貌产品）

1. 核心原理

2. 关键优势

3. 核心特点与适用场景

• 优点：产物纯度高、形貌可控、分散性优异，适合制备高端功能材料。

• 缺点：设备要求高（需耐高压、耐高温反应釜）、能耗高、生产周期长、成本高，不适合大规模工业化生产。

• 适用场景：高纯度氢氧化镍制备、特殊形貌（纳米级）材料制备，多用于催化、电化学研究及高端电极材料领域。

四、溶胶-凝胶法（用于科研及高端产品）

1. 核心原理

2. 核心特点与适用场景

• 优点：产物粒度极细（纳米级）、纯度极高，颗粒均匀性好，可实现分子级别的混合，适合制备高性能催化剂或电极材料。

• 缺点：工艺复杂、有机配体成本高，生产过程中易产生有机污染物，难以规模化生产。

• 适用场景：科研实验、高端催化材料、高性能电池电极材料的制备。
